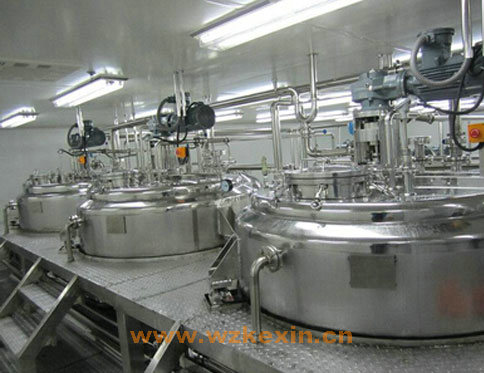

夹套换热反应釜主要由搅拌容器(包含罐体和夹套)、搅拌装置、传动装置、轴封装置、支座、人孔、工艺接管和一些附件组成。夹套设计为空心结构，内流通冷热介质，为工艺生产提供能量。多为中、低压压力容器。反应釜规格可按需设计。
搅拌装置由搅拌器和搅拌轴组成，搅拌形式通常由工艺设计而定，有锚式、浆式、蜗轮式、推进式或框式。
传动装置是为带动搅拌装置设置的，主要由电机、减速器、联轴器和传动轴等组成；
夹套换热反应釜一般根据夹套加热形式分类，分为：电热棒加热、蒸汽加热、导热油循环加热反应釜。开孔数量、规格或其它要求可根据用户要求设计、制作。
夹套换热反应釜参数表：
| 公称容积 | 100L | 300L | 500L | 1000L | 2000L | 3000L | 5000L | 10000L |
| 内径尺寸（mm） | 500 | 800 | 900 | 1100 | 1400 | 1500 | 1800 | 2100 |
| 换热面积(m2) | 0.9 | 2.0 | 2.7 | 4.5 | 7.5 | 10.0 | 13.5 | 22 |
| 搅拌功率(KW) | 0.55 | 0.75 | 1.5 | 3.0 | 4.0 | 5.5 | 7.5 | 11.0 |
| 转速(r/m) | 定速或变频调速 | |||||||
| 搅拌形式 | 按物料性质设计制造 | |||||||
| 工作压力（Mpa） | 按工艺条件设计制造 | |||||||
| 工作温度℃ | -100°-300° | |||||||
| 夹套加热/冷却介质 | 蒸汽、导热油、远红外/冷却水、冷油 | |||||||
| 保温材料 | 聚氨酯/岩棉 | |||||||
| 管口配置 | 满足条件下可按需进行设计 | |||||||
| 罐体材质 | SUS304/316L或其他内衬防腐不锈钢材料 | |||||||
| 容器类别 | 常压/一类 | |||||||
| 备注 | 以上内容仅供参考，详情请咨询我公司，按URS设计、制作。 |
|||||||
