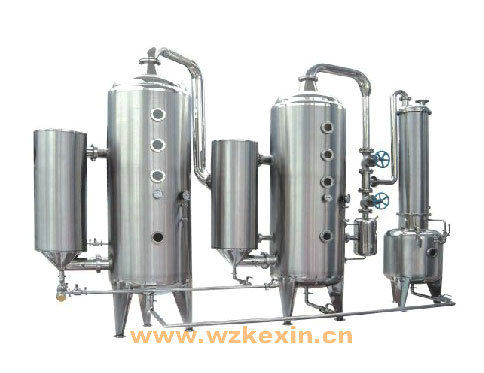

双效浓缩器

双效浓缩器
一、双效浓缩器用途:
双效浓缩器(外循环)适用于中药、西药、葡萄糖、淀粉、味精、乳品、口服液、化工、食品等液料的浓缩,尤其适用于热敏性物料类的低温真空浓缩。
双效浓缩器(外循环)常用于醇提液、醇沉液等物料的蒸发浓缩及多种物料的热敏性低温浓缩,具有时间短速度快的特点,可一机多用,进行常压、减压浓缩、收膏等操作。
二、双效浓缩器结构组成:
双效浓缩器(外循环)共由一效加热室、一效蒸发室、二效加热室、二效蒸发室、捕沫器、冷凝器、冷却器、受液罐及系统内联接管阀件、配套仪表等组成。与物料接触部分全采用不锈钢304/316L制造,具有良好的耐蚀性。外形美观,加热器、蒸发器外均设有保温,保温外用不锈钢板制作外壳,表面做镜面或亚光处理,完全达到GMP标准。
三、双效浓缩器设备特点:
1、采用负压外加热自然型循环式的蒸发方式,蒸发速度快。浓缩比重大,可达1.1-1.3(一般中药浸膏)。
2、采用二效同时蒸发,二次蒸汽得到使用,耗能问题与单效浓缩器相比降低40%左右,冷凝冷却面积配置较大,回收效果好。
3、根据生产需要既能双效浓缩又能分解成两台不同生产方式的单效浓缩器使用;一效,二效可以反复并锅收膏;可以间歇、连续进料。
4、生产规模可大可小,分解后的两台单效蒸发能力是双效蒸发的2.5倍。
四、双效浓缩器技术参数:
规格型号  SNS-500 SNS-1000 SNS-2000 SNS-2000
蒸发量(kg/h) 500 1000 1500 2000
蒸汽压力(MPa) 0.09
真空度(MPa) 0.02-0.09MPa
加热面积(㎡) 10 20 30 40
蒸发室容积(m³) 1.0 1.5 2.0 2.5
冷凝面积(㎡) 25 50 75 100
耗汽(kg/h) 550 1100 1650 2200
设备重量(kg) 1450 2000 3000 3700
五、根据用户不同需求,可采用执行的设计、制作、检验标准如下:
1.SFDA《药品生产质量管理规范》2010年版
2.《医药工业洁净厂房设计规范》(GB50457-2008)
3.GAMP药品生产自动化管理规范
4.GB150.1~150.4-2011《钢制压力容器》
5.NB/T47003.1-2009《钢制焊接常压容器》
六、双效浓缩器订购选型需提供参数:
双效(外循环)浓缩器设计选型时需明确物料的特性、使用工况、组件配套范围等,详细可电询。
注:上第四项参数表可能会根据物理的性质及实际的使用工况有所调整。
