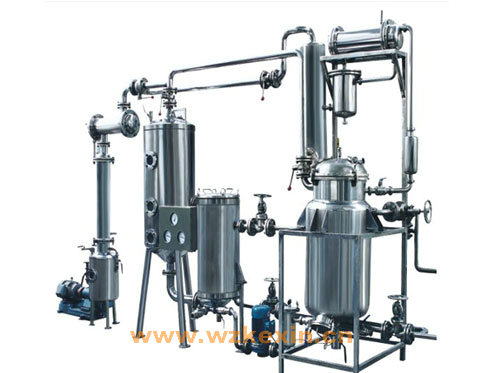

小型多功能提取浓缩机组

小型多功能提取浓缩机组
小型动态提取浓缩机组设备用途及特性:
小型多功能提取浓缩机组是我公司为大专院校、科研单位、制药公司的实验室及医院的制剂室研制开发的一种小型多功能提取浓缩机组。能满足各种物料以水或其他有机溶媒为介质的分次提取、回流提取、动态提取、挥发油蒸馏、醇沉等多种工艺的要求。机组的蒸发室配有我公司的专利--收膏装置,浸膏比重可达到1.4(热测),该机组有不同的规格型号,不但能用于实验室,也能满足小批量生产的需要。
小型动态提取浓缩机组结构特点:
该机组由提取罐、贮液醇沉罐、单效蒸发器三部分和泵阀管道及电控箱组成,由不锈钢支架整体组装。布局紧凑,结构合理,操作简便,功能齐全,调整个别部件、阀门即可满足不同工艺的要求,如贮液醇沉罐能满足药液贮存、乙醇配置、醇沉等多种工艺的技术要求。
小型动态提取浓缩机组类型:
机组类型分为手动和自动两种类型。设备管路进行了优化设计、简单操作、方便,功能可根据客户要求进行删减。自动型:采用PLC控制系统、触摸屏人机友好界面。编有各程序操作参数,在线监控整台机组的运行状态,对设备进行自动控制,操作参数可根据实际情况进行修改,储存、打印。
小型动态提取浓缩机组组成:
1.蒸发面积为0.05㎥ 、0.1㎥ 、0.2㎥ 、0.3㎥ 、0.5㎥ 的提取罐
2.油水分离器
3.蒸发量为20kg/h、40kg/h、70kg/h、100kg/h、180kg/h的单效浓缩器
4.冷凝冷却器
5.提取液贮罐兼作回收醇贮罐
6.真空泵
7.物料泵
小型动态提取浓缩机技术参数:
规格 NS-0.1 NS-0.2 NS-0.3 NS-0.5
容量(㎥) 0.14 0.23 0.35 0.57
罐内工作压力(MPa) 常压 常压 常压 常压
夹套蒸汽压力(MPa) 0.3 0.3 0.3 0.3
手孔(mm) 150 150 150 150
加热面积(㎡) 0.9 1.0 1.12 1.6
冷凝冷却面积(㎡) 2.0 3.5 4.9 8.4
直径(mm) 400 400 400 400
外型尺寸(长*宽*高)(mm) 2300*650 *2400 2500*700 *2500 3100*1000 *2850 3300*1300*3000
